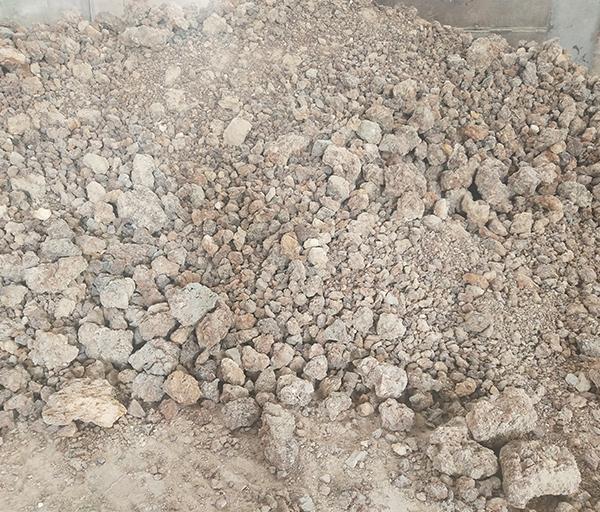

低铁电熔镁砂因高纯度、低铁含量、优异的高温稳定性和抗侵蚀性，广泛应用于炼钢转炉、水泥回转窑、玻璃窑等高温工业炉衬。其使用过程需严格把控细节，否则易导致制品性能下降或设备过早损坏。以下是关键注意事项：

一、存储与运输：防潮防污是核心

低铁电熔镁砂吸湿性强，吸潮后会生成Mg(OH)₂，高温下分解产生气孔，降低耐火度和致密度。存储时需注意：

环境控制：置于干燥通风仓库，底部垫高30cm以上，覆盖防水篷布，相对湿度≤60%；严禁露天堆放，防止雨水、雪水渗入。

防杂质污染：与含铁、硅等杂质的原料隔离存放，仓库地面铺聚乙烯薄膜或不锈钢板；搬运时用清洁的塑料托盘或不锈钢工具，避免铁制工具磨损产生铁屑混入。

运输保护：采用密封集装箱或防雨货车，运输途中避免剧烈碰撞，防止颗粒破碎；卸货后立即检查包装完整性，破损物料需单独处理。

二、配料环节

低铁电熔镁砂的优势在于低杂质，配料时需杜绝“二次污染”：

原料匹配：结合剂（如酚醛树脂、磷酸铝）、添加剂需选择低铁型号，避免引入杂质；禁止使用含铁的助磨剂或分散剂。

成分计量：采用电子秤计量，避免人工配料误差；每批次配料前校准设备，确保MgO含量稳定在设计范围。

三、混料过程

混料不均会导致制品局部性能差异，加速侵蚀：

设备选择：优先用不锈钢或陶瓷内衬的双轴混砂机，避免碳钢设备磨损产生铁屑；混砂叶片定期检查，磨损严重时及时更换。

混料工艺：

先干混粗、中颗粒5-8分钟，再加入细粉和微粉干混3-5分钟，再后加入结合剂湿混10-15分钟；

结合剂需稀释后均匀喷洒，避免局部结块；加水量控制在3%-5%。

清洁要求：每批次混料后清理设备内壁、叶片及出料口，用压缩空气吹净残留物料，防止交叉污染。

四、成型与烘烤

成型和烘烤是决定制品密度与强度的关键：

成型压力：采用液压机成型，压力控制在150-250MPa；压力过低导致坯体密度低，易被熔渣侵蚀；压力过高会使颗粒破碎，内部产生残余应力。

脱模保护：坯体脱模时用软质塑料垫缓冲，避免碰撞；厚壁制品脱模后静置24小时，让内部应力释放。

烘烤干燥：

低温干燥（室温-200℃）：升温速率≤15℃/h，200℃恒温2-4小时，防止水分快速蒸发导致开裂；

中温预热（200-800℃）：升温速率≤25℃/h，800℃恒温1-2小时；

高温烧结（800-1600℃）：升温速率≤30℃/h，1600℃恒温3-5小时；烧结气氛为中性，避免MgO被还原。

五、使用维护

砌筑质量：炉衬砌筑时灰缝≤2mm，用低铁镁质泥浆填充；转角处采用弧形砖，避免应力集中；砌筑后自然干燥24小时再烘烤。

运行控制：

避免急冷急热：炉温升降速率≤50℃/h，防止炉衬热震开裂；

控制熔渣碱度：保持炉渣R≥1.2，减少酸性熔渣对镁砂的侵蚀；

定期检查：每周用红外测温仪检测炉衬表面温度，发现局部超温及时修补。

侵蚀防护：对易侵蚀部位采用加厚衬砖或复合衬里，延长使用寿命。

文章内容来源于网络，如有问题请和我联系删除！
